盘点10家国外连接器厂商及其主营产品
发布时间 2022-01-24 作者 领航 阅读 3197次
连接器的主要产品型号分析



电子发烧友对目前的连接器巨头企业及其连接器产品做了梳理，包括泰科、莫仕、安费诺、矢崎、魏德米勒、哈丁、禾昌、长盈精密等主要的市场头部知名企业，以下是小编整理的具体内容。（相关内容数据来自企业官网等）

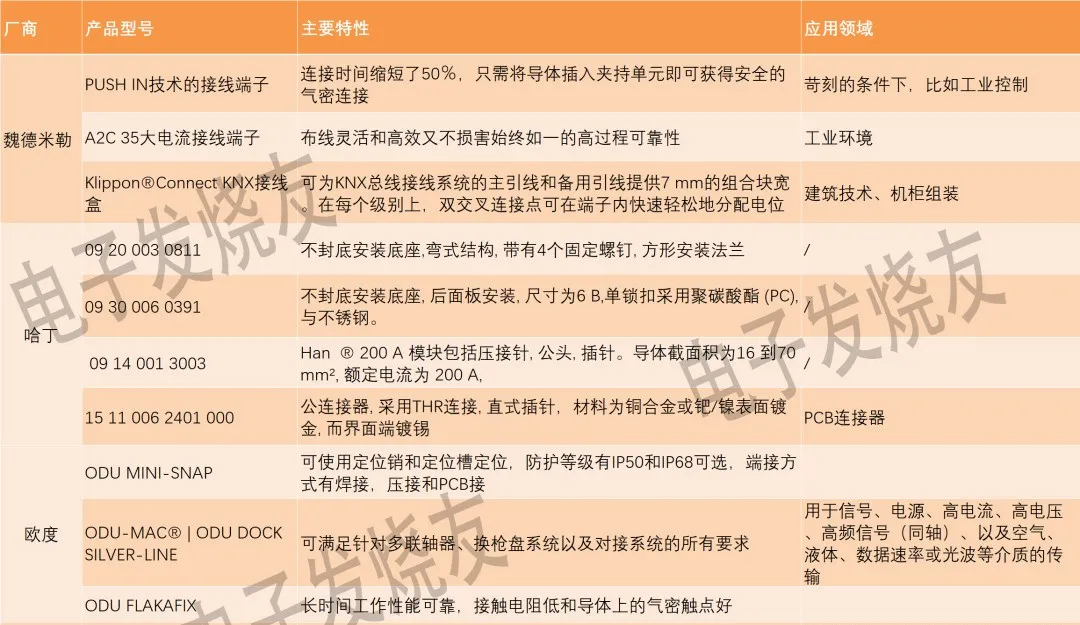

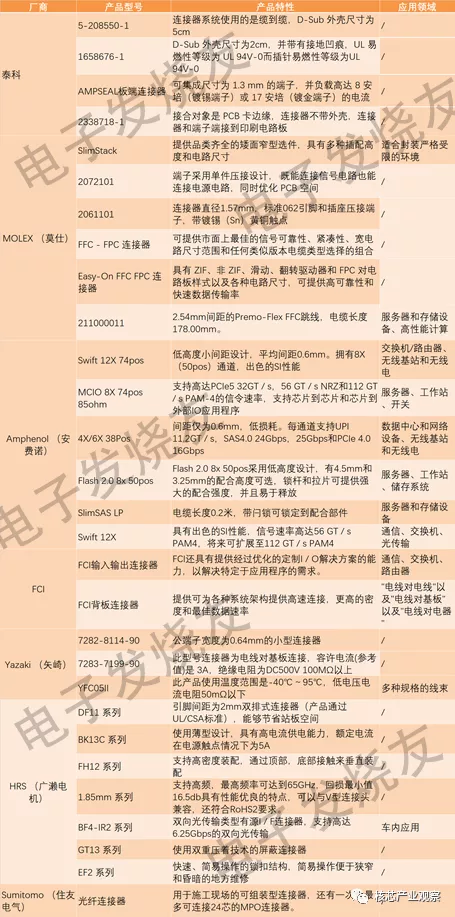

表格整理：电子发烧友 2020年12月



1、美国泰科

5-208550-1

泰科5-208550-1连接器和壳体类型是母端接母端，连接器系统使用的是缆到缆，D-Sub 外壳尺寸为5cm。


1658676-1

泰科1658676-1的外壳类型为金属，连接器系统采样缆到缆。D-Sub 外壳尺寸为2cm，并带有接地凹痕，UL 易燃性等级为 UL 94V-0而插针易燃性等级为UL 94V-0。


AMPSEAL板端连接器

AMPSEAL板端连接器设计用于印刷电路板，提供8、14、23 和 35 位位数排列方式。这些板端连接器可集成尺寸为 1.3 mm 的端子，并负载高达8安培（镀锡端子）或17安培（镀金端子）的电流，中心线间距为4mm。


2338718-1

泰科2338718-1连接器接合对象是 PCB 卡边缘，连接器不带外壳，连接器和端子端接到印刷电路板，PCB 是垂直安装方向，端子基材为铜合金，PCB 端子端接区域电镀材料是锡，端子底板材料则为镍。端子额定电流（max纸）25 A，端子接合区域电镀材料厚度为762 µm。


2、美国MOLEX （莫仕）

SlimStack 板对板连接器

SlimStack 板对板连接器提供各种品类的矮面窄型选件，具有多种插配高度和电路尺寸，特别适合汽车、工业、医疗和移动设备行业的紧凑型应用。连接器间距为0.35 - 2.00 毫米，插配高度为0.60 - 20.00 毫米。


02072101

直角安装方向引出线紧贴 PCB，焊接高度非常低（远低于“焊后窝弯”方式），采用双重焊脚能提供无可比拟的焊接工艺稳固性，并可形成冗余电流路径，并且端子采用单件压接设计， 既能连接信号电路也能连接电源电路，同时优化 PCB 空间。焊脚位于绝缘层和芯线压接扣环之间，可出色地消除电线应力并防止当电线被拉动时端子和焊点接合部出现断裂，3.50 至 1.95 毫米窄式设计焊接后电线紧贴电路板，高度非常低，适合封装严格受限的环境。


线对线连接器02061101


02061101型号连接器直径1.57mm，标准062引脚和插座压接端子，具有带镀锡（Sn）黄铜触点。

FFC - FPC 连接器


Molex 的 FFC（柔性扁平电缆）/FPC（柔性印刷电路）连接器具有多条产品线，可提供市面上非常好的信号可靠性、紧凑性、宽电路尺寸范围和任何类似版本电缆类型选择的组合。

Easy-On FFC FPC 连接器

超细间距和小尺寸 FFC/FPC 连接器，具有 ZIF、非 ZIF、滑动、翻转驱动器和 FPC 对电路板样式以及各种电路尺寸，可提供高可靠性和快速数据传输率。


211000011

2.54mm间距的Premo-Flex FFC跳线，电缆长度178.00mm。


3、美国Amphenol （安费诺）

Swift 12X 74pos


低高度小间距设计，平均间距0.6mm。拥有8X（50pos）通道，出色的SI性能，信号速率高达PCIe Gen5 32GT / s，现在为56 GT / s PAM4，将来可扩展至112 GT / s PAM4，支持85欧姆阻抗应用。主要应用领域包括服务器和存储设备、高性能计算、数据中心和网络设备。

MCIO 8X 74pos 85ohm


MCIO 8X 74pos的拉片帮助连接器在狭窄的空间轻松释放，采用间距为0.6mm的95欧姆阻抗连接器设计，与PCIe转接卡兼容的1.57mm PCB卡厚度，8X12X（74pin）可用。可以根据要求加工4X（38pin），8X（50pin），16X（100pin），16X / 20X（124pin）和24X（148pin）连接器。

支持高达PCIe5 32GT / s，56 GT / s NRZ和112 GT / s PAM-4的信令速率，支持芯片到芯片和芯片到外部IO应用程序。本产品的主要应用领域有交换机/路由器、无线基站和无线电。

4X/6X 38Pos


4X/6X 38Pos的体积更小，间距为0.6mm，低损耗。每通道支持UPI 11.2GT / s，SAS4.0 24Gbps，25Gbps和PCIe 4.0 16Gbps。主要应用领域包括服务器、工作站、开关 。

Flash 2.0 8x 50pos


Flash 2.0 8x 50pos采用低高度设计，有4.5mm和3.25mm的配合高度可选，锁杆和拉片可提供强大的配合强度，并且易于释放。支持85和100 ohm阻抗应用。应用范围包括数据中心和网络设备、无线基站和无线电。

SlimSAS LP


低损耗,优化的NEXT（在12.89GHz时为-45dB）和FEXT（在12.89GHz时为-40dB）,每通道支持UPI 11.2GT / s，SAS4.0 24Gbps，   25Gbps和PCIe 4.0 16Gbps，阻抗85欧姆。电缆长度0.2米，带闩锁可锁定到配合部件，应用领域为服务器、工作站、储存系统。

Swift 12X


Swift 12X采用低高度小间距设计，平均间距0.6mm，具有出色的SI性能，信号速率高达56 GT / s PAM4，将来可扩展至112 GT / s PAM4，支持85欧姆阻抗应用，符合RoHS。主要应用领域有服务器和存储设备。

4、法国FCI

FCI输入输出连接器


FCI的一系列标准化I / O解决方案可完全符合工业标准，例如以太网，SFF，Infiniband，USB，PCMCIA或HDMI。FCI还具有提供经过优化的定制I / O解决方案的能力，以解决特定于应用程序的需求。

借助FCI的高速，电源，组装和机械封装专业知识，可以获得借助成本和性能立即获得信号的优势。FCI的I / O连接器，再加上FCI广泛的背板和板对板连接器以及电缆装配产品，可为设备设计提供完整的链路解决方案。目标市场及应用主要为通信、交换机、光传输。

FCI背板连接器

为了满足对更高网络带宽的商业需求，提供可为各种系统架构提供高速连接，更高的密度和更好的数据速率。我们选择的背板连接器包括ExaMAX®，AirMax®，DIN，HPC，Metral®，Millipacs®，XCede®和Zipline®。目标市场及应用有通信、交换机、路由器。


5、日本Yazaki（矢崎）

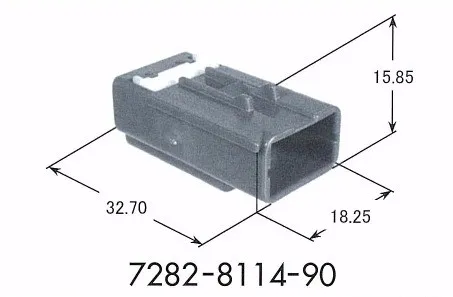

7282-8114-90


本连接器是公端子宽度为0.64mm的小型连接器，用于对应小型机器。端子分镀锡和镀金产品，可使用在"电线对电线"以及"电线对基板"以及"电线对电器"。

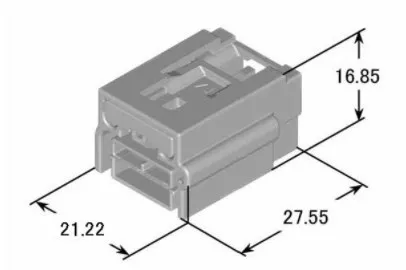

7283-7199-90

此型号连接器为电线对基板连接，容许电流(参考值)是 3A，绝缘电阻为DC500V 100MΩ以上，耐电压为AC1000V(1分钟)。


YFC05II

此产品使用温度范围是-40℃～95℃，低电压电流电阻50mΩ以下，适合FPC/FFC厚度为0.3mm。

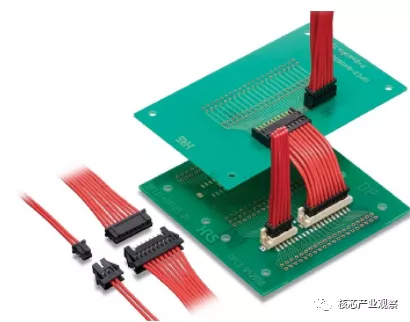

6、日本HRS （广濑电机）

DF11 系列

引脚间距为2mm双排式连接器（产品通过UL/CSA标准），能够节省站板空间，适用多种规格的线束，以及ID型连接器实现连接工作。

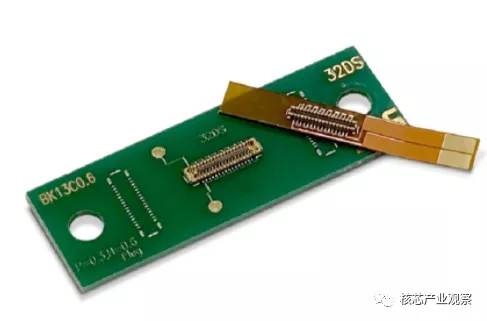

BK13C 系列

BK13C 系列为0.35mm间距/ 0.6mm堆叠高度/ 1.9mm宽度的薄型混合FPC至板载连接器，使用薄型设计，具有高电流供电能力，额定电流在电源触点情况下为5安，通过多点焊接提高PCB剥离强度。

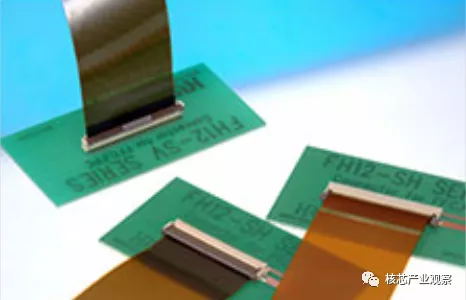

FH12 系列

FH12 系列为0.5 mm以及1 mm引脚间距FPC/FFC 连接器，支持高密度装配，通过顶部，底部接触来垂直装配，采用增强型执行机构，支持0.18 mm厚度的FPC。

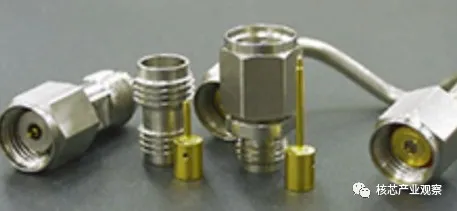

1.85mm 系列



支持高频，频率可达到65GHz，回损值16.5db具有性能优良的特点，可以与V型连接头兼容，还符合RoHS2要求。

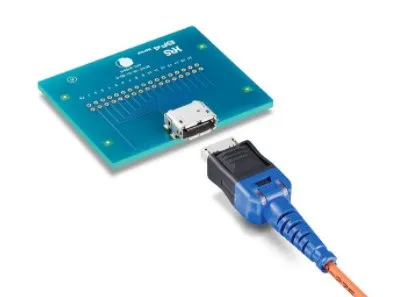

BF4-IR2 系列



BF4-IR2 系列是超小型AOC，双向光传输类型有源I / F连接器，支持高达6.25Gbps的双向光传输（TX：1ch，RX：1ch），同时有出色的EMI电阻，可实现长距离传输。另外功耗为160mW / ch，支持高柔性光纤电缆，内置LED用于确认连接。

GT13 系列


使用双重压着技术的屏蔽连接器，用于车内应用，节省空间型同轴线连接器。

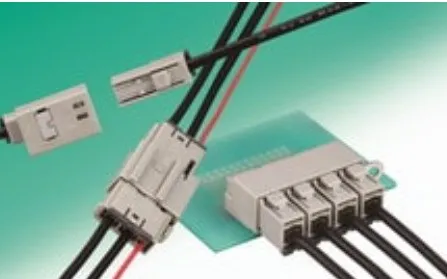

EF2 系列


简易操作锁扣结构，线对线电源连接器 (JIS C8201-7-1)，快速、简易操作的锁扣结构，简易操作便于狭窄和昏暗的地方维修，适用标准的OT端子，安装方便。独特的端子弹簧结构，高可靠性。

7、日本Sumitomo （住友电气）

光纤连接器

用于数据中心的网络机器之间的连接，以及 FTTH等室内接收装置中的光纤连接。住友电工不只有通用的单芯连接器，也有可用于施工现场的可组装型连接器，还有一次性可连接24芯的MPO连接器。


8、德国魏德米勒（Weidmuller）

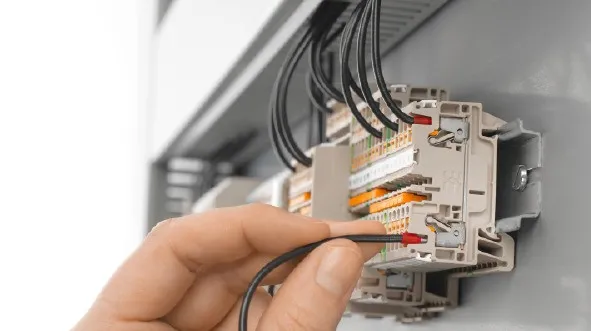

PUSH IN技术的接线端子


与夹紧叉形端子相比，采用PUSH IN技术的直插式连接器，将实心线和压接在线端套圈上，连接时间缩短了50％，只需将导体插入夹持单元即可获得安全的气密连接，即使没有导体也可以连接柔性导体。安全可靠的连接至关重要，尤其是在苛刻的条件下，我们的PUSH IN技术也可确保出色的接触安全性并易于处理。

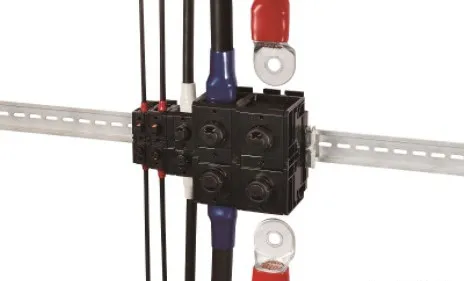

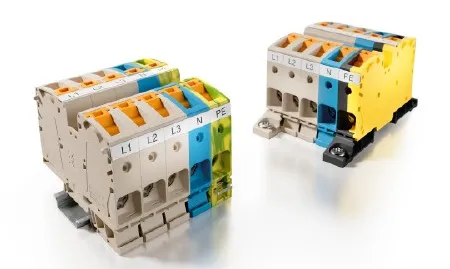

A2C 35大电流接线端子


工业环境要求功率消耗器的布线越来越灵活和高效，而又不损害始终如一的可靠性。我们的新型A2C 35大电流接线端子可满足这些要求。PUSH IN-Power连接和许多其他功能可实现安全有效的接线。

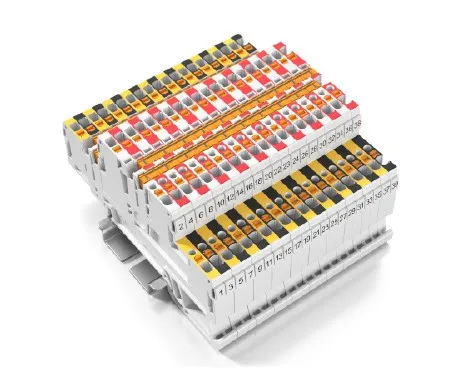

Klippon®Connect KNX接线盒

自动化和不断增长的数据量在建筑技术中越来越重要。因此，明确的数据接线系统对于有效的机柜组装至关重要。Klippon®Connect KNX接线盒可为KNX总线接线系统的主引线和备用引线提供7 mm的组合块宽。在每个级别上，双交叉连接点可在端子内快速轻松地分配电位。

9、德国哈丁（Harting）

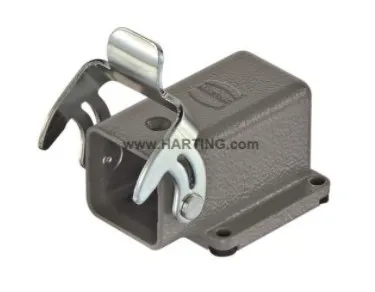

型号:  09 20 003 0811


不封底安装底座,弯式结构, 带有4个固定螺钉, 方形安装法兰。尺寸大小是3 A, 单锁扣；(上壳/底座) 材料使用压铸锌,并用 RAL 7037（土灰）粉末做涂层, 防护等级: IP44, IP65 / IP67。

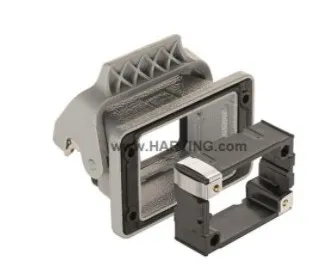

型号:  09 30 006 0391


不封底安装底座, 后面板安装, 尺寸为6 B,单锁扣采用聚碳酸酯 (PC),与不锈钢。(上壳/底座) 材料采用压铸铝, 粉末涂层采用RAL 7037（土灰）, 材料(密封件)采用NBR, 达到IP66的防护等级。

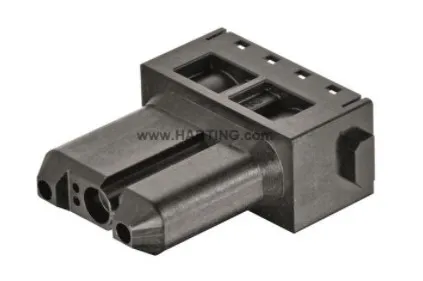

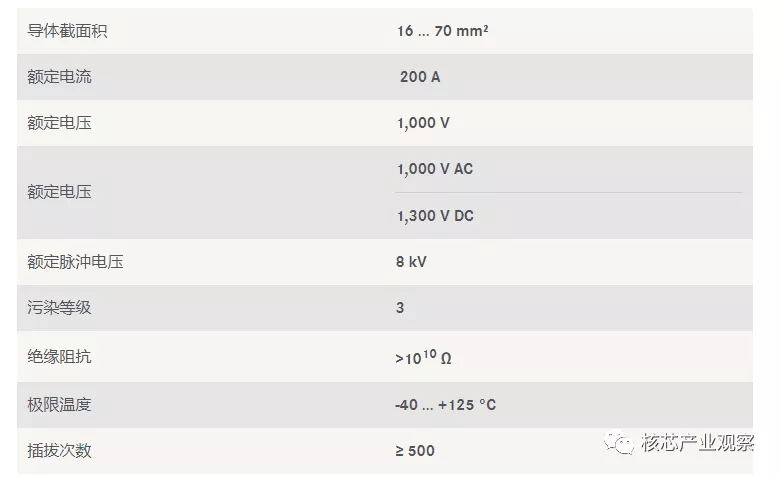

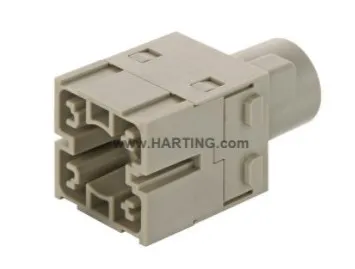

型号:  09 14 001 3003


Han ® 200 A 模块包括压接针,, 插针。导体截面积为16 到70 mm², 额定电流为 ‌200 A, 使用材料为聚碳酸酯 (PC), RAL 7032（卵石灰）。


型号:  09 14 003 3150

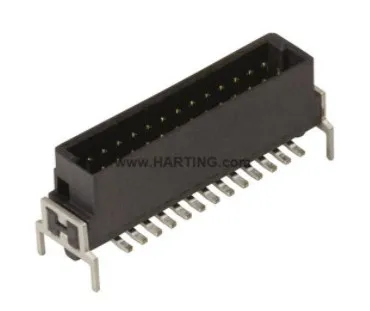

型号:  15 11 006 2401 000


公连接器, 采用THR连接, 直式插针，材料为铜合金或钯/镍表面镀金, 而界面端镀锡。接线端性能等级为1。

10、德国欧度（Odu）

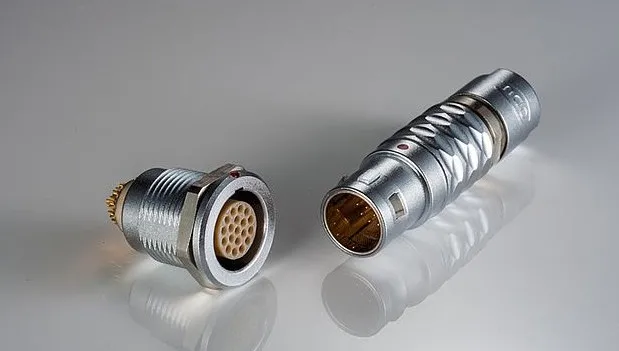

ODU MINI-SNAP


ODU MINI-SNAP®的子系列L,K和B系列，定位方式采用定位销和定位槽定位。这些圆柱型的插拔自锁连接器有多种大小不同的尺寸：共8种尺寸，3种端接方式，还有各种不同的绝缘体。领航换枪盘强电模块就选用的欧度插针。

可使用定位销和定位槽定位，防护等级有IP50和IP68可选，端接方式有焊接，压接和PCB接。有多种款式的插头和插座可供选择，以及
大于5000次的插拔次数。

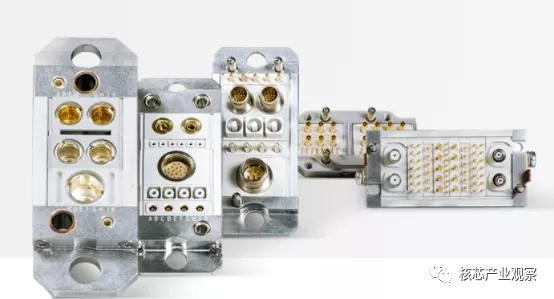

ODU-MAC® | ODU DOCK SILVER-LINE


模块化连接器ODU-MAC® Silver-Line的七种不同对接框架以及对接连接器ODU DOCK都具备坚实而紧凑的设计。凭借ODU SPRINGTAC®插针技术，Silver-Line还有着非常高的耐振动性能，插拔次数可超过100,000次，ODU-MAC® Silver-Line框架可通用。该混装接口有着高度的灵活性和自动防故障性能并可实现快换头解决方案，是一款真正适用于自动对接系统的多面能手。

ODU DOCK Silver-Line可满足针对多联轴器、换枪盘系统以及对接系统的各种要求。这款紧凑型对接连接器拥有电磁兼容保护外壳和快换头解决方案等选项。这不只将维护工作降至很低从而节省了时间，还可实现无限制的插拔次数。这款紧凑型对接系统可针对各种应用，例如：可用于信号、电源、高电流、高电压、高频信号（同轴）、以及空气、液体、数据速率或光波等介质的传输。

ODU FLAKAFIX



关键词： 连接器厂商
